高鐵刺絲滾籠執行標準及技術要求 一、執行設計圖：鐵路工程建設通用參考圖《鐵路線路防護柵欄》通線（2012）8001 二、刺絲滾籠：

         1、剌絲滾籠采用刀片刺繩繞圈后相臨兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀閉合后刀剌繩圈徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。

       2、刀片刺繩由沖切鋼板采用機械壓軋?jiān)阡摻z上成型，刀刺寬度22mm，兩刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片采用厚度0.5mm的Q195鋼板沖切制作，芯絲由HPB300φ6.5mm高線鋼絲冷拔加工。

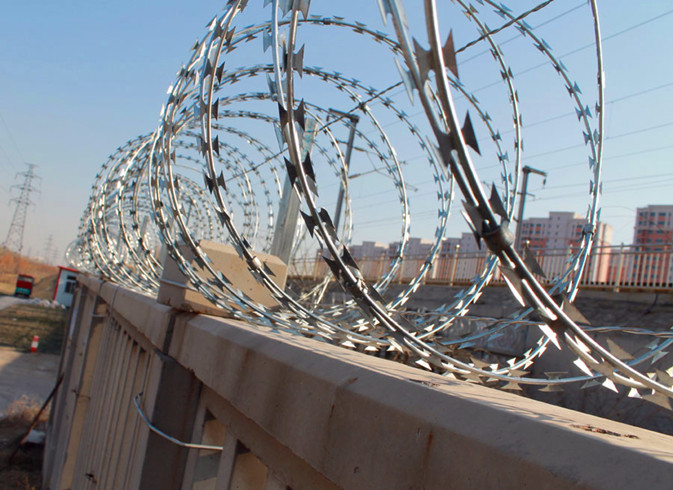

                                                             高鐵刺絲滾籠安裝

       鐵路刺絲滾籠參數： 刺絲滾籠刺長為22mm、圈徑為50cm、芯線2.5mm、刀刺中心間距34mm、 刀片厚度0.5mm、刺絲滾籠圈距20cm、 特殊環境采用鍍鋅層270g/㎡，一般環境為120g/㎡，

刺絲滾籠支架介紹：

1、執行標準：完全符合【2012-8001】國標對鐵路施工的要求。

 2、間距：【3米/檔】

3、防腐方式：熱鍍鋅。

4、鍍鋅量：270克。

5、型號：【2012-8001】土字型、1字型、Y型（水泥立柱）。

6、分類：立柱支架、加密支架、階梯支架、水泥立柱支架。

7、高度：土字支架730mm高；階梯支架1005mm高。
